Почему «просто провод» — это не про электрику
Многие до сих пор считают, что если провод «выглядит как кабель» и «проводит ток», то его можно использовать где угодно. Это опасное заблуждение. Кабель — это сложная многослойная конструкция, каждый элемент которой выполняет свою задачу: от передачи электроэнергии до защиты от внешних воздействий. Внутри может быть одна или несколько жил, каждая из которых покрыта изоляцией. Затем идёт общая оболочка, а в некоторых случаях — броня, экран, гидроизоляционный слой и даже сигнальные жилы. Всё это делается не для усложнения, а для обеспечения безопасности и долговечности.
Представьте, что вы закапываете кабель в землю без должной защиты. Со временем влага, грызуны, механические нагрузки и перепады температур начнут разрушать изоляцию. Рано или поздно это приведёт к пробою, короткому замыканию или даже возгоранию. И всё потому, что вы решили сэкономить на «просто проводе». Поэтому первое правило выбора — никогда не подходить к этому вопросу поверхностно. Даже если вы не электрик, базовые знания помогут вам задать правильные вопросы подрядчику или самостоятельно принять взвешенное решение.

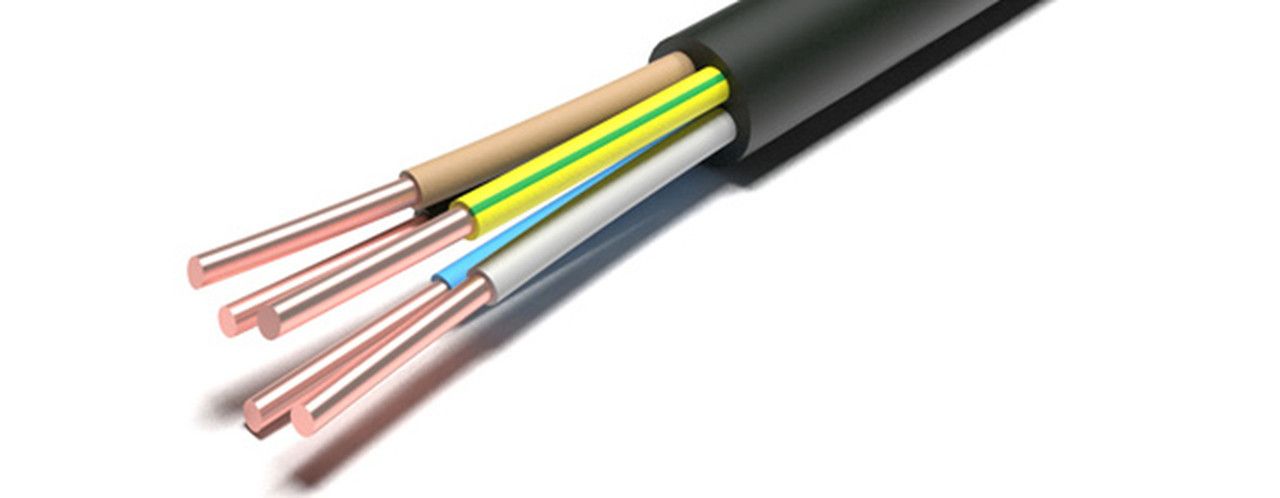

Из чего состоит современный кабель: разбираем «пирог» по слоям
Чтобы понимать, чем отличаются разные типы кабелей, нужно заглянуть внутрь. Конструкция может варьироваться, но в большинстве случаев она включает следующие элементы:
- Токопроводящая жила — обычно медная или алюминиевая. Медь предпочтительнее: она лучше проводит ток, прочнее и меньше окисляется.
- Изоляция жилы — полимерный слой (часто ПВХ или полиэтилен), который предотвращает контакт между жилами и с окружающей средой.
- Общая оболочка — защищает весь пучок жил от внешних воздействий.
- Броня (если есть) — металлическая лента или проволока, которая защищает от механических повреждений.
- Экран — используется в кабелях для слаботочных систем, чтобы защитить сигнал от помех.
- Гидроизоляционный слой — особенно важен при прокладке в земле или во влажных помещениях.
Каждый из этих слоёв может быть добавлен или убран в зависимости от условий эксплуатации. Например, для внутренней проводки в квартире достаточно кабеля без брони и экрана, тогда как для подземной прокладки на даче потребуется изделие с усиленной защитой. Именно поэтому маркировка кабелей так важна — она буквально рассказывает историю того, где и как можно использовать этот проводник.
Расшифровываем маркировку: как читать «паспорт» кабеля
Если вы когда-нибудь видели обозначение вроде «ВВГнг-LS» или «АВБбШв», то, скорее всего, гадали, что это значит. На самом деле маркировка — это стандартизированная система, где каждая буква и цифра несёт конкретную информацию. Разберём на примере популярного кабеля ВБбШв:
- В — изоляция жил из поливинилхлорида (ПВХ).
- Б — броня из стальных лент.
- б — отсутствие защитной подушки под бронёй (в некоторых обозначениях пишется как «Б» с подчёркиванием).
- Шв — наружный покров в виде шланга из ПВХ.
Таким образом, даже не видя самого кабеля, вы уже понимаете, что он бронированный, подходит для прокладки в земле и имеет хорошую защиту от влаги и механических повреждений. Цифры после букв обычно указывают количество жил и их сечение. Например, «ВБбШв 3×16» — это трёхжильный кабель с сечением каждой жилы 16 мм².
Вот таблица с расшифровкой наиболее часто встречающихся символов в маркировке силовых кабелей:
| Символ | Значение |
|---|---|
| А | Алюминиевая жила (если буквы нет — медь) |
| В | ПВХ-изоляция |
| П | Полиэтиленовая изоляция |
| нг | Не распространяет горение |
| LS | Low Smoke — низкое дымовыделение при горении |
| Б | Броня из стальных лент |
| Шв | Наружный шланг из ПВХ |
| К | Контрольный кабель |
Знание этой «азбуки» позволяет быстро ориентироваться в каталогах и не бояться спрашивать у продавцов уточнения. Главное — не путать провода и кабели. Провод обычно имеет одну изоляцию и предназначен для простых задач (например, внутри прибора), тогда как кабель — это многослойная конструкция для серьёзных нагрузок.
Где и какой кабель использовать: практические рекомендации
Выбор кабеля всегда начинается с анализа условий эксплуатации. Где он будет проложен? Какая нагрузка ожидается? Есть ли риск механических повреждений или повышенной влажности? Ответы на эти вопросы помогут сузить круг подходящих вариантов. Рассмотрим несколько типичных ситуаций.
Квартирная проводка: безопасность прежде всего
Внутри жилых помещений главное требование — пожаробезопасность. При возгорании обычный ПВХ выделяет токсичный дым, поэтому для квартир и офисов рекомендуется использовать кабели с маркировкой «нг-LS». Они не только не поддерживают горение, но и почти не дымят, что критически важно при эвакуации. Самый популярный выбор — ВВГнг-LS с медными жилами. Он гибкий, удобен в монтаже и соответствует современным нормам пожарной безопасности.
Сечение выбирается исходя из нагрузки. Для розеточных групп обычно берут 2,5 мм², для освещения — 1,5 мм², а для мощных приборов (электроплита, бойлер) — 4–6 мм². Не забывайте, что сечение напрямую влияет на допустимый ток: слишком тонкий кабель перегреется и может вызвать пожар.
Прокладка в земле: нужна броня и влагозащита
Если вы тянете кабель от столба к дому или подключаете баню, гараж, теплицу — обязательно выбирайте бронированный вариант. ВБбШв — классический выбор для таких задач. Его стальная броня защищает от лопаты, зубов кротов и давления грунта. Кроме того, ПВХ-оболочка устойчива к влаге и химическим воздействиям.
Важно: даже бронированный кабель желательно укладывать в песчаную подушку и сверху засыпать слоем песка, а затем — сигнальной лентой. Это упростит поиск в будущем и снизит риск повреждений при земляных работах. Глубина прокладки — не менее 70 см, а в местах проезда — до 1 метра.
Промышленные объекты: надёжность в экстремальных условиях
На заводах, в цехах, на складах требования ещё выше. Здесь возможны агрессивные химикаты, высокие температуры, вибрации и риск механических ударов. Поэтому используются специализированные кабели с усиленной изоляцией, термостойкостью и иногда — двойной бронёй. Часто применяются изделия с изоляцией из сшитого полиэтилена (СПЭ), который выдерживает нагрев до +90°C и более.
В таких условиях экономия на кабеле — прямой путь к простою оборудования и финансовым потерям. Лучше один раз вложить в качественное изделие, чем ежегодно ремонтировать повреждённые линии.
Медь или алюминий: вечный спор с практическим решением
Этот вопрос возникает у каждого, кто сталкивается с электромонтажом. Алюминий дешевле и легче, но медь — надёжнее. Давайте сравним объективно.
| Параметр | Медь | Алюминий |
|---|---|---|
| Электропроводность | Высокая | На 30–40% ниже |
| Прочность | Высокая, не ломается при изгибе | Хрупкий, особенно после многократных изгибов |
| Окисление | Медленное, оксид проводит ток | Быстрое, оксид — диэлектрик |
| Стоимость | Выше | Ниже |
| Срок службы | 30–50 лет | 15–25 лет (при правильном монтаже) |
Сегодня в новых жилых объектах алюминий практически не используется. ПУЭ (Правила устройства электроустановок) разрешают его применение только при сечении от 16 мм² и выше, и то — с соблюдением особых условий соединения. В старых домах советской постройки алюминиевая проводка до сих пор встречается, но её рекомендуется заменить при капитальном ремонте.
Если вы выбираете между медью и алюминием — выбирайте медь. Да, это дороже, но вы платите за безопасность, долговечность и стабильную работу всей электросети. Особенно это важно в домах с большим количеством современной техники: кондиционеры, стиральные машины, компьютеры — всё это чувствительно к перепадам напряжения и плохому контакту.
Ошибки, которые совершают даже опытные мастера
Даже профессионалы иногда допускают просчёты, которые потом оборачиваются проблемами. Вот самые распространённые из них:
Недооценка будущей нагрузки
Многие считают: «Сейчас у меня одна микроволновка, зачем брать толстый кабель?» Но через пару лет появляется посудомоечная машина, тостер, кофемашина… И вдруг розетка начинает греться. Чтобы избежать этого, закладывайте запас по мощности — минимум 20–30%. Лучше сегодня переплатить за чуть большее сечение, чем завтра менять всю проводку.
Игнорирование условий окружающей среды
Кабель, предназначенный для сухих помещений, не выдержит в подвале с 90% влажностью. А обычный провод, проложенный в земле без брони, прослужит максимум пару лет. Всегда сверяйтесь с условиями эксплуатации, указанными в технической документации.
Неправильные соединения
Скрутка — это не соединение, а бомба замедленного действия. Даже если вы «хорошо скрутили и заизолировали», со временем контакт ослабнет, начнётся нагрев, окисление — и искрение. Используйте клеммники, опрессовку или пайку. Особенно это критично при соединении меди и алюминия — без переходных гильз здесь не обойтись.
Как проверить качество кабеля перед покупкой
К сожалению, рынок наводнён контрафактом. Некоторые производители уменьшают сечение жил, используют вторичное сырьё или вообще делают «кабель» из сплавов, не проводящих ток. Вот как не попасться на удочку:
- Проверьте сертификаты. Настоящий кабель должен иметь декларацию соответствия и протоколы испытаний.
- Измерьте сечение. Возьмите штангенциркуль и замерьте диаметр жилы. По формуле S = πr² рассчитайте реальное сечение. Часто заявленные 2,5 мм² оказываются 1,8 мм².
- Оцените гибкость. Медный кабель должен легко гнуться. Если он «деревянный» — возможно, это алюминий или медь низкого качества.
- Понюхайте. Качественный ПВХ почти не пахнет. Резкий химический запах — признак дешёвого пластификатора, который быстро выветривается, делая изоляцию хрупкой.
- Попробуйте надрезать изоляцию. Она должна быть эластичной, не крошиться и не липнуть к ножу.
Если продавец отказывается показать документы или предлагает «особенно выгодную» цену — лучше уйти. Экономия в этом случае обернётся куда большими расходами в будущем.
Заключение: ваша проводка — ваша ответственность
Электричество — вещь невидимая, но крайне опасная. Оно не прощает ошибок, особенно когда речь идёт о качестве материалов. Выбор кабеля — это не формальность, а фундамент всей электрической системы вашего дома или объекта. Инвестируйте время в изучение характеристик, не бойтесь задавать вопросы и никогда не гонитесь за дешевизной в ущерб безопасности.
Помните: хороший кабель работает десятилетиями, не напоминая о себе. Плохой — может напомнить однажды, и последствия будут печальными. Так что пусть ваша проводка станет той самой «невидимой надёжностью», на которую можно положиться в любую минуту. И тогда свет в вашем доме будет гореть не только ярко, но и безопасно — год за годом.
